Yasorn eMylo Smart Single-Phase Electric Meter Instruction Manual

1. შესავალი

This manual provides detailed instructions for the installation, operation, and maintenance of your Yasorn eMylo Smart Single-Phase Electric Meter. This device is designed to monitor electricity usage, offering remote control and scheduling features via a smartphone application. Please read this manual thoroughly before use to ensure safe and efficient operation.

Image 1: Yasorn eMylo Smart Single-Phase Electric Meter.

2. უსაფრთხოების ინფორმაცია

• Installation should only be performed by qualified personnel to prevent electric shock or damage to the device.
• Ensure the power supply is disconnected before any installation or wiring work.
• არ დაუშვათ მოწყობილობის ნესტი, ექსტრემალური ტემპერატურა ან კოროზიული გარემო.
• Verify all connections are secure and correct according to the wiring diagram before applying power.
• მოწყობილობა განკუთვნილია მხოლოდ შიდა გამოყენებისთვის.

3. პროდუქტის მახასიათებლები

• Highest Accuracy: Utilizes a high-quality chipset and SMT technology for precise measurement, with an error margin within 0.3%.
• დისტანციური და ხმოვანი მართვა: Control devices remotely via the “Smart Life/Tuya“ APP and compatible with Alexa and Google Home for voice commands.
• Power Consumption Monitoring: მოცულობის რეალურ დროში მონიტორინგიtage, current, power, and total consumption on your smartphone or tablet app with a visual digital LCD display.
• Timing and Schedule Feature: Set schedules for appliances to automatically turn on/off, optimizing energy usage.
• Safety Flame Retardant Material: Constructed from eco-friendly flame-resistant ABS for enhanced safety and durability, offering good anti-electromagnetic interference and low power consumption.

4. სპეციფიკაციები

5. პაკეტის შიგთავსი

• 1 x WiFi Smart Meter
• 1 x ინსტრუქციის სახელმძღვანელო
• 1 Set Accessories (for installation)

6. მონტაჟი

The eMylo Smart Electric Meter is designed for 35mm DIN-rail installation. Ensure the main power supply is turned off before beginning installation. Connect the device according to the wiring diagram provided in this manual and on the device itself.

6.1 გაყვანილობის დიაგრამა

Refer to the diagram below for correct wiring. The wiring does not distinguish between L (Live) and N (Neutral) lines for the input voltage. However, ensure the Current Transformer (CT) is correctly installed around one of the load wires (either L or N) to measure current accurately. Do not connect the corresponding terminals incorrectly.

Image 2: eMylo Smart Meter showing wiring terminals and diagram.

Image 3: Close-up of the meter's display and connection points.

6.2 Wiring Demonstration (General)

Video 1: A general demonstration of wiring a similar digital meter with a CT coil. Note that specific models and wiring might vary slightly, always refer to your product's diagram.

7. ოპერაცია

7.1 Initial Power-Up and App Connection

1. After successful wiring, turn on the main power supply. The meter's display will illuminate.
2. Download the “Smart Life” or “Tuya” app from your smartphone's app store.
3. დარეგისტრირდით ან შედით თქვენს ანგარიშზე.
4. Follow the in-app instructions to add a new device. Ensure your phone is connected to a 2.4GHz Wi-Fi network.
5. The app will guide you through connecting the meter to your Wi-Fi network.

7.2 დისტანციური მართვა და მონიტორინგი

Once connected, you can use the app to:

• Turn connected appliances on or off remotely from anywhere.
• Monitor real-time voltagე, დენი, აქტიური სიმძლავრე და ენერგიის მთლიანი მოხმარება.
• View historical energy consumption data to track usage patterns.

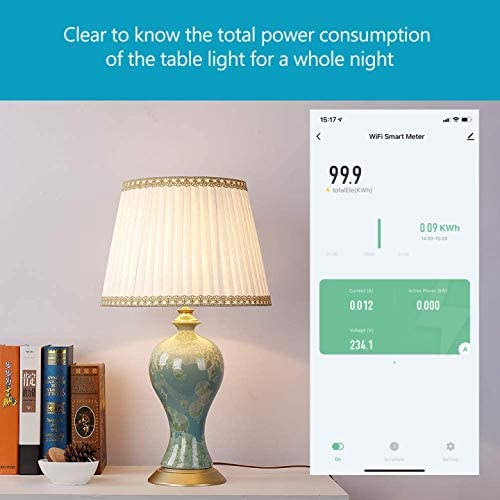

Image 4: App interface displaying real-time power consumption.

Image 5: Remote control of appliances via the smartphone app.

7.3 დაგეგმვისა და ტაიმერის ფუნქციები

Set up custom schedules and timers within the app to automate appliance operation. This feature helps in energy saving and convenience.

Image 6: Setting a schedule for a water heater in the app.

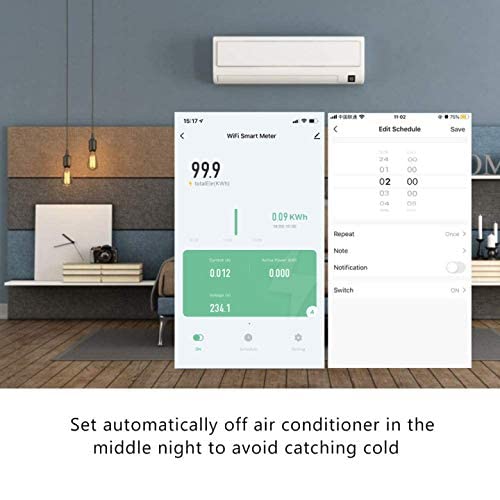

Image 7: Configuring an automatic off schedule for an air conditioner.

7.4 ხმის კონტროლი

Integrate the eMylo Smart Meter with Amazon Alexa or Google Home for convenient voice control of connected devices.

7.5 Data Storage and Reset

The meter stores energy data even when power is off. To reset the energy consumption data, use the designated key or button on the device (refer to the specific model's physical interface for location).

8. მოვლა

• შეინახეთ მოწყობილობა სუფთა და მტვრისგან თავისუფალი. გასაწმენდად გამოიყენეთ მშრალი, რბილი ქსოვილი.
• არ გამოიყენოთ აბრაზიული გამწმენდები ან გამხსნელები.
• რეგულარულად შეამოწმეთ გაყვანილობის შეერთებები მჭიდროობისა და ცვეთის ნიშნების გამოსავლენად.
• დარწმუნდით, რომ სამუშაო გარემო რჩება მითითებულ ტემპერატურისა და ტენიანობის დიაპაზონში.

9. Დიაგნოსტიკა

• ჩვენების გარეშე: Check the power supply and ensure all input voltage connections are secure.
• არასწორი წაკითხვები: Verify the CT coil is correctly installed around a single load wire and that the wiring matches the diagram. Ensure the CT is not damaged.
• აპის კავშირის პრობლემები: Ensure your smartphone is on a 2.4GHz Wi-Fi network. Restart the meter and your router. Re-attempt the pairing process in the app.
• დისტანციური მართვა არ მუშაობს: Check your internet connection and the meter's Wi-Fi status in the app. Ensure the app is updated to the latest version.

10. გარანტია და მხარდაჭერა

For warranty information and technical support, please refer to the documentation included with your purchase or contact Yasorn customer service directly. Details can typically be found on the product packaging or the official Yasorn webსაიტი.
