NCLTHS Access Control System Kit CK88-C-1200LBS User Manual

1. შესავალი

This manual provides comprehensive instructions for the installation, operation, and maintenance of your NCLTHS Access Control System Kit, model CK88-C-1200LBS. This system is designed to provide secure and convenient access management for various environments, including homes, offices, and commercial spaces. It features multiple access methods, including RFID cards, passwords, and remote control.

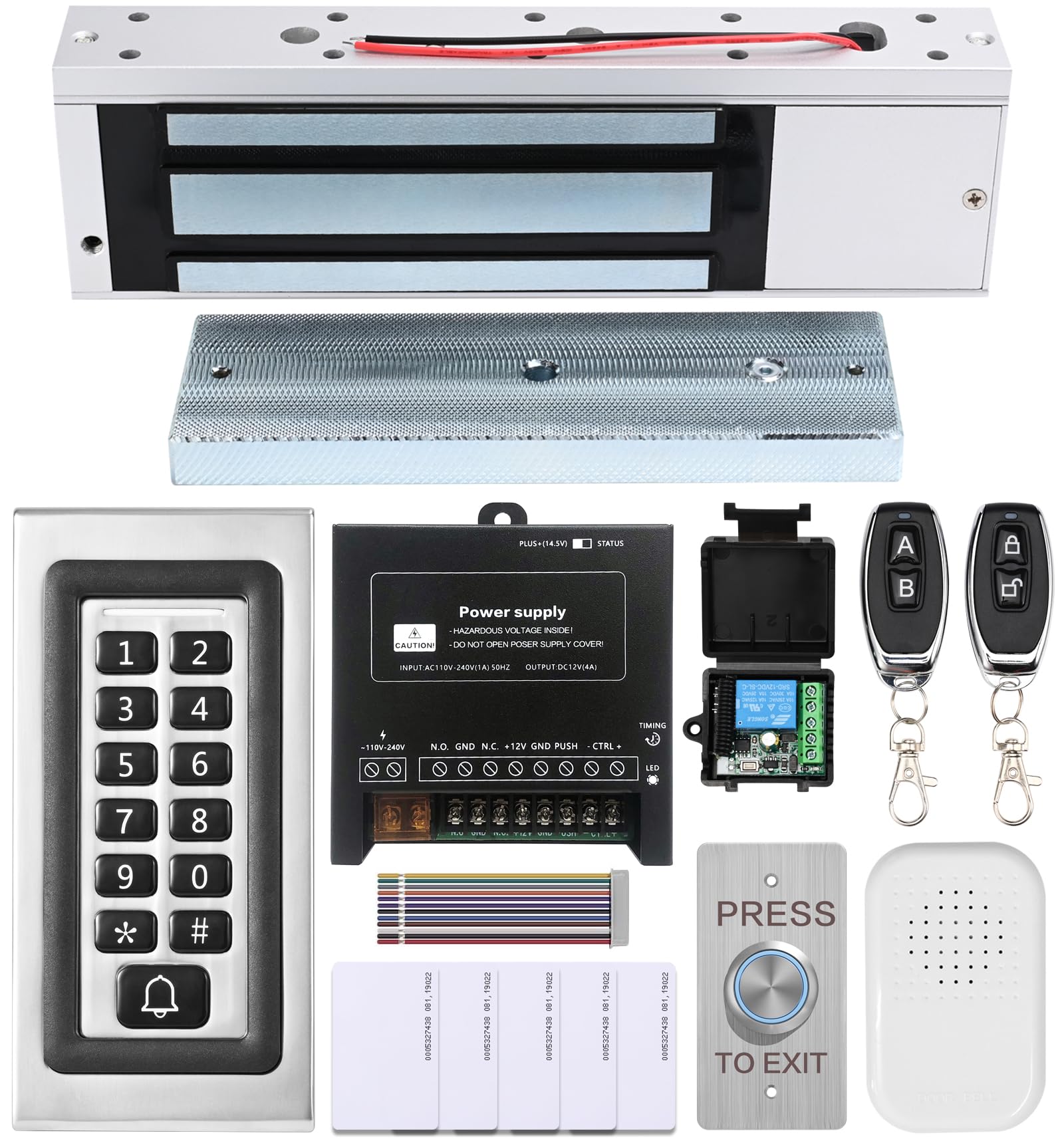

სურათი 1.1: დასრულდაview of the NCLTHS Access Control System Kit components.

2. პაკეტის შიგთავსი

დარწმუნდით, რომ ქვემოთ ჩამოთვლილი ყველა ნივთი შედის თქვენს პაკეტში. თუ რომელიმე ნივთი აკლია ან დაზიანებულია, გთხოვთ, დაუკავშირდეთ მომხმარებელთა მხარდაჭერის სამსახურს.

• 1 x Access Control Keypad (Model CK88-s)
• 1 x 1200lbs Fail-Safe Electromagnetic Lock
• 1 x 12V DC Power Supply Control
• 1 x Push to Exit Button (Stainless Steel)
• 1 x კარზე ზარი
• 2 x Remote Controls (with receiver module)
• 5 x RFID ბარათი
• 1 x ინგლისური მომხმარებლის სახელმძღვანელო (ეს დოკუმენტი)
• Mounting Hardware (screws, anchors, L-brackets, Z-brackets, etc.)

Image 2.1: All components included in the NCLTHS Access Control System Kit.

3. უსაფრთხოების ინფორმაცია

გთხოვთ, ინსტალაციამდე და გამოყენებამდე წაიკითხოთ და გაიგოთ ყველა უსაფრთხოების ინსტრუქცია. ამ ინსტრუქციების შეუსრულებლობამ შეიძლება გამოიწვიოს ელექტროშოკი, ხანძარი ან სერიოზული დაზიანება.

• ელექტრო უსაფრთხოება: Installation involves electrical wiring. If you are not comfortable with electrical work, consult a qualified electrician. Ensure power is disconnected before performing any wiring.
• ელექტრომომარაგება: Use only the provided 12V DC power supply. Do not attempt to open or modify the power supply unit.
• მონტაჟი: Ensure all components are securely mounted to a stable surface to prevent accidental detachment.
• გარემო: Do not expose the system components to extreme temperatures, moisture, or corrosive environments.
• ბავშვები: Keep all components and packaging materials out of reach of children.

4. დაყენება და ინსტალაცია

This section guides you through the physical installation and wiring of the access control system components.

4.1 კომპონენტი დასრულებულიაview

Familiarize yourself with each component before beginning installation.

Image 4.1.1: Access Control Keypad (Model CK88-s).

Image 4.1.2: 1200lbs Fail-Safe Electromagnetic Lock.

Image 4.1.3: 12V DC Power Supply Control Unit.

Image 4.1.4: Stainless Steel Push to Exit Button.

Image 4.1.5: Doorbell Unit.

Image 4.1.6: Remote Controls and Receiver Module.

4.2 გაყვანილობის დიაგრამა

Refer to the following wiring diagram for connecting all components. Ensure all connections are secure and correctly matched.

Image 4.2.1: Comprehensive wiring diagram for the access control system.

• დააკავშირეთ ელექტრომაგნიტური საკეტი to the Power Supply's "NO" (Normally Open) and "GND" terminals.
• დააკავშირეთ კლავიატურა to the Power Supply's "+12V", "GND", "NO", "NC", "COM", and "BELL" terminals as indicated.
• დააკავშირეთ გასვლის ღილაკი to the Power Supply's "PUSH" and "GND" terminals.
• დააკავშირეთ კარზე ზარი to the Power Supply's "BELL" and "+12V" terminals.
• დააკავშირეთ დისტანციური მიმღების მოდული to the Power Supply's "+12V", "GND", "COM", and "NO" terminals.
• Ensure the main power input to the Power Supply is correctly connected to AC 110-240V.

4.3 სამონტაჟო ინსტრუქცია

Follow these general steps for mounting the components. Specific mounting hardware and methods may vary based on your door type and wall material.

1. Electromagnetic Lock:
   • Mount the main lock body to the door frame using the provided screws and brackets (L-bracket for inswing doors, Z-bracket for outswing doors).
   • Mount the armature plate to the door itself, ensuring it aligns perfectly with the electromagnetic lock body when the door is closed.
2. კლავიატურა:
   • Choose a suitable location near the door, typically at eye level.
   • Drill holes for mounting screws and cable routing.
   • Secure the keypad to the wall.
3. ელექტრომომარაგება:
   • Mount the power supply unit in a secure, dry, and accessible location, away from direct sunlight or moisture.
4. Exit Button & Doorbell:
   • Mount the exit button on the inside of the door frame.
   • Mount the doorbell button on the outside, near the keypad.
5. დისტანციური მიმღები:
   • Mount the receiver module in a discreet location, ensuring its antenna is not obstructed for optimal signal reception.

5. საოპერაციო ინსტრუქციები

This section details how to use and program your access control system.

5.1 Initial Setup and Master Code

• The default master code is usually 123456. It is highly recommended to change this immediately after installation.
• To enter programming mode: Press * then enter the Master Code, then press #. The indicator light will change.

5.2 ძირითადი კოდის შეცვლა

1. შედით პროგრამირების რეჟიმში: * [Default Master Code] #
2. დააჭირეთ 0 (for changing master code).
3. Enter your new 6-digit Master Code.
4. დააჭირეთ # დასადასტურებლად.
5. Exit programming mode: Press *

5.3 Adding User Cards (RFID)

1. შედით პროგრამირების რეჟიმში: * [Master Code] #
2. დააჭირეთ 1 (for adding user card).
3. Present the RFID card to the keypad. The keypad will beep to confirm.
4. Repeat for additional cards.
5. Exit programming mode: Press *

5.4 Adding User Passwords

1. შედით პროგრამირების რეჟიმში: * [Master Code] #
2. დააჭირეთ 2 (for adding user password).
3. Enter a 4-6 digit user password.
4. დააჭირეთ # დასადასტურებლად.
5. Repeat for additional passwords.
6. Exit programming mode: Press *

5.5 მომხმარებლების წაშლა

1. შედით პროგრამირების რეჟიმში: * [Master Code] #
2. დააჭირეთ 3 (for deleting user).
3. To delete a card: Present the RFID card to the keypad.
4. To delete a password: Enter the 4-6 digit user password, then press #.
5. Exit programming mode: Press *

5.6 Accessing the Door

• RFID ბარათის გამოყენება: Present your registered RFID card to the keypad. The door will unlock briefly.
• პაროლის გამოყენება: Enter your registered 4-6 digit password, then press #. The door will unlock briefly.
• დისტანციური მართვის გამოყენება: Press the unlock button on the remote control. The door will unlock briefly.
• Using Exit Button: From inside, press the "PRESS TO EXIT" button. The door will unlock briefly.

5.7 Doorbell Function

When the bell button on the keypad is pressed, the connected doorbell unit will chime.

6. მოვლა

Regular maintenance ensures the longevity and optimal performance of your access control system.

• დასუფთავება: Wipe the keypad and other components with a soft, dry cloth. Do not use abrasive cleaners or solvents.
• ინსპექტირება: Periodically check all wiring connections for looseness or damage. Ensure the electromagnetic lock and armature plate are free of debris and properly aligned.
• ელექტრომომარაგება: Ensure the power supply unit is well-ventilated and free from obstructions.
• Battery Backup (if applicable): If your power supply unit has a battery backup feature, ensure the battery is in good condition and replaced as needed according to manufacturer guidelines.

7. Დიაგნოსტიკა

გავრცელებული პრობლემებისა და მათი გადაჭრის გზებისთვის იხილეთ ეს განყოფილება.

If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact NCLTHS customer support.

8. სპეციფიკაციები

9. გარანტია და მხარდაჭერა

For warranty information, technical support, or customer service inquiries, please refer to the contact information provided with your purchase or visit the official NCLTHS webსაიტი.
