Voltas 1.5 Ton 5 Star Inverter Window AC (Model: 185INV ELITE) User Manual

1. შესავალი

Thank you for choosing the Voltas 1.5 Ton 5 Star Inverter Window Air Conditioner, Model 185INV ELITE. This manual provides essential information for the safe and efficient use of your new air conditioner. Please read it thoroughly before installation and operation, and retain it for future reference.

2. უსაფრთხოების ინფორმაცია

ელექტრომოწყობილობების გამოყენებისას ყოველთვის დაიცავით უსაფრთხოების ძირითადი ზომები, რათა შეამციროთ ხანძრის, ელექტროშოკის ან დაზიანების რისკი.

• Ensure the power supply matches the rating label on the unit.
• Do not operate the AC with wet hands.
• არ ჩადოთ საგნები ჰაერის გასასვლელში.
• მოარიდეთ ბავშვები განყოფილებას.
• გაწმინდეთ ან მოაწყეთ მომსახურება.
• Installation and repairs should only be performed by qualified personnel.
• არ დაბლოკოთ ჰაერის შესასვლელი ან გასასვლელი.
• გამოიყენეთ მხოლოდ მითითებული მაცივარი (R32) მაცივარი.

3. პროდუქტი დასრულდაview და მახასიათებლები

The Voltas 1.5 Ton 5 Star Inverter Window AC is designed for efficient cooling and ease of use. Key features include:

• ტევადობა: 1.5 Ton, suitable for medium-sized rooms (111 to 150 sq ft).
• ენერგიის რეიტინგი: 5 Star, with an ISEER value of 3.70 Wh and annual energy consumption of 1046.98 kWh/year.
• კონდენსატორის ხვეული: Copper condenser coil for better cooling and low maintenance.
• განსაკუთრებული მახასიათებლები: Anti-dust filter, Memory Restart, 7 Segment LED Display, Anti-Freeze thermostat, Sleep Mode, 2-way air swing, Adjustable Cooling.
• მაცივარი: R32, an environmental-friendly refrigerant with no ozone depletion potential.
• სტაბილიზატორის გარეშე მუშაობა: Operates within a 110-285 voltage დიაპაზონი
• ხმაურის დონე: Indoor Unit (IDU) noise level of 56 dB.

სურათი 3.1: წინა view of the Voltas 1.5 Ton 5 Star Inverter Window AC unit.

3.1. ენერგოეფექტურობა

This AC unit boasts a 5-star energy rating, indicating high energy efficiency. The ISEER (Indian Seasonal Energy Efficiency Ratio) of 3.70 ensures significant energy savings compared to lower-rated models.

Figure 3.2: Energy Guide label detailing star rating, ISEER, and annual energy consumption.

3.2. ზომები და წონა

The physical dimensions and weight of the indoor unit are important for installation planning.

• ზომები (W x H x D): 66 სმ x 43 სმ x 77.5 სმ
• წონა: 48.5 კგ

Figure 3.3: Diagram showing the dimensions of the AC unit.

3.3. კომპონენტები მოყვება

პროდუქტის პაკეტი მოიცავს შემდეგ ნივთებს:

• 1 Window AC Unit
• 1 დისტანციური მართვა
• 2 AAA დისტანციური ელემენტი
• 1 Drain Tray

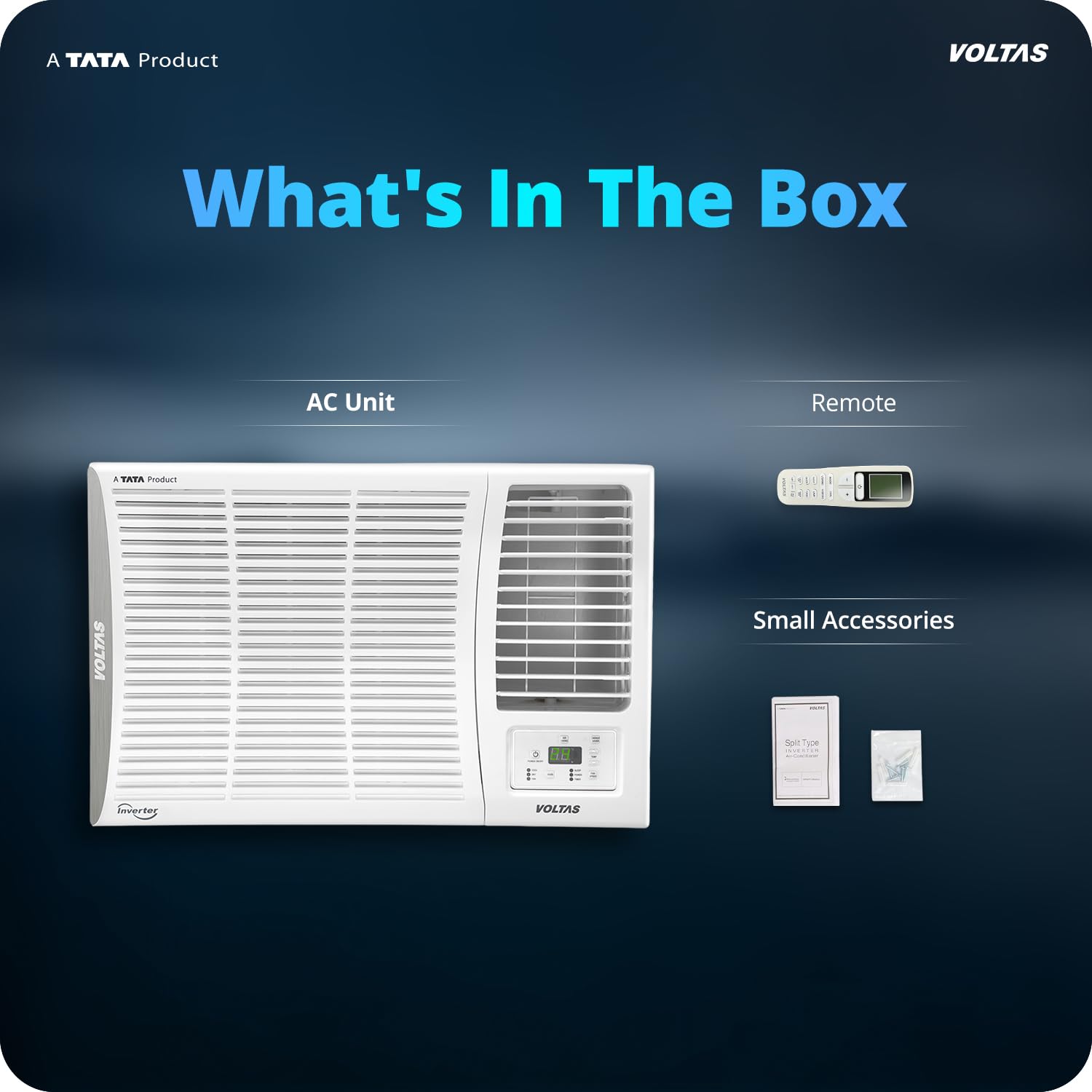

Figure 3.4: Illustration of the items included in the product box.

4. დაყენება და ინსტალაცია

Window AC units are generally economical and easy to install. However, for optimal performance and safety, professional installation is highly recommended. Ensure the installation area meets the following requirements:

• The window opening maximum width should be 66 cm and maximum height 43 cm.
• The installation location should be sturdy enough to support the unit's weight (48.5 Kg).
• Ensure proper drainage for condensed water.
• Maintain adequate clearance around the unit for proper airflow.
• The power outlet should be easily accessible and meet the electrical requirements (230 Volts).

4.1. წინასწარი ინსტალაციის ჩამონათვალი

1. Verify the window dimensions match the AC unit.
2. Confirm the electrical circuit can handle the AC's power requirements (5000 Watts).
3. Ensure the window frame and surrounding structure are sound and free from damage.
4. Gather necessary tools for installation (if self-installing, though professional installation is advised).

4.2. ინსტალაციის ნაბიჯები (ზოგადი მითითებები)

1. Carefully unpack the AC unit and check for any damage.
2. Install the mounting frame or support brackets in the window opening, ensuring it is level or slightly tilted outwards for drainage.
3. Carefully lift and slide the AC unit into the installed frame.
4. Secure the unit to the window frame using screws and sealing materials to prevent air leakage.
5. Install the drain tray and connect the drain hose, ensuring water can flow freely.
6. შეაერთეთ მოწყობილობა დასაბუთებულ ელექტრულ განყოფილებაში.
7. Allow the unit to settle for a few hours before initial operation.

შენიშვნა: Improper installation can lead to reduced performance, damage to the unit, or safety hazards. Refer to the detailed installation guide provided with the physical product or consult a certified technician.

5. საოპერაციო ინსტრუქციები

Your Voltas Window AC comes with a remote control for convenient operation. Familiarize yourself with the remote's functions and the various operating modes.

5.1. დისტანციური მართვის ფუნქციები

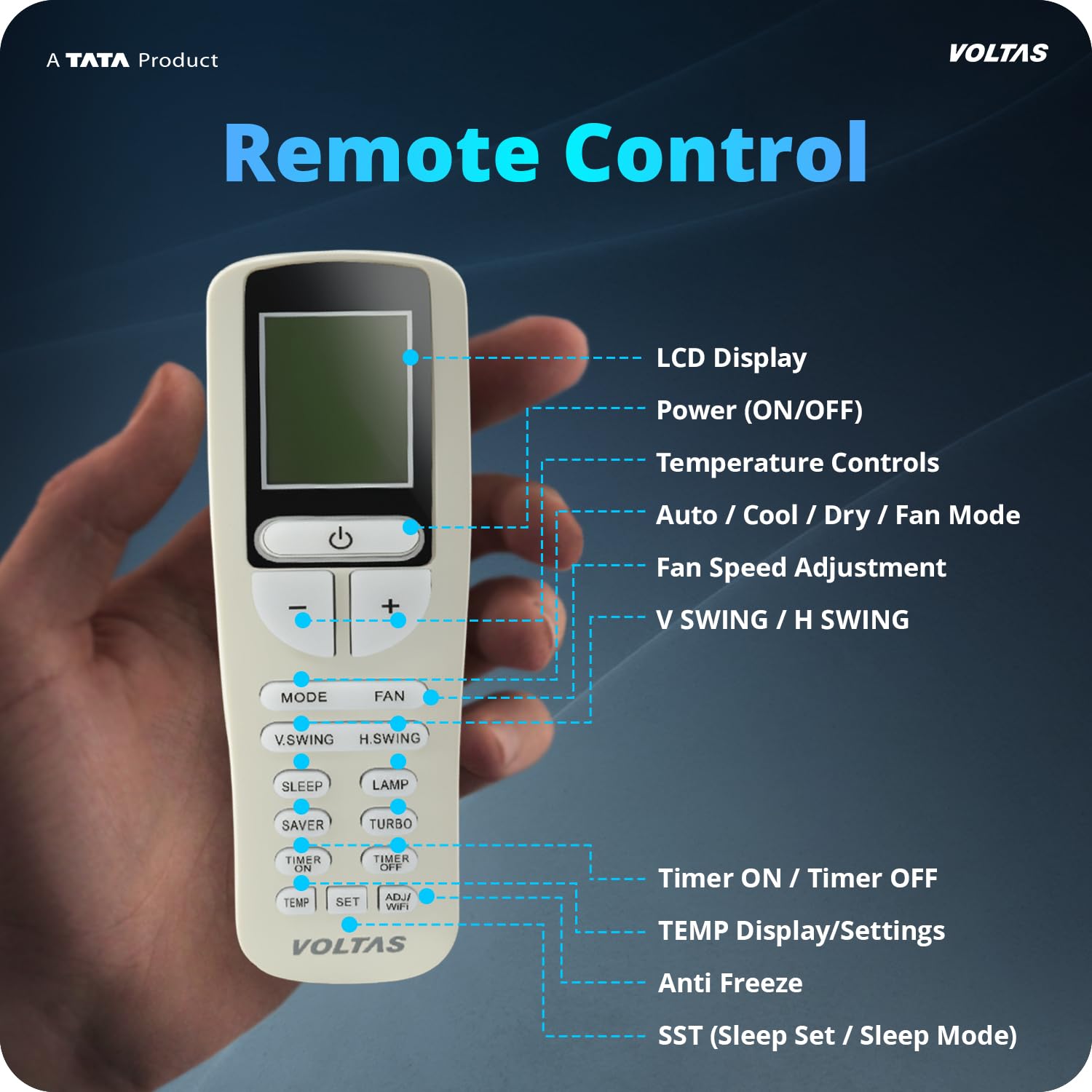

Figure 5.1: Remote control layout with key functions.

• LCD ეკრანი: Shows current settings.
• კვება (ჩართვა/გამორთვა): რთავს ან გამორთავს მოწყობილობას.
• ტემპერატურის კონტროლი (+/-): არეგულირებს სასურველ ტემპერატურას.
• რეჟიმის ღილაკი: Cycles through operating modes (Auto, Cool, Dry, Fan, Sleep).
• ვენტილატორის სიჩქარის რეგულირება: Controls fan speed (Low, Medium, High, Auto).
• V.SWING / H.SWING: Controls vertical and horizontal air swing.
• Ძილის რეჟიმი: არეგულირებს ტემპერატურას კომფორტული ძილისა და ენერგიის დაზოგვისთვის.
• ტაიმერის ჩართვა/გამორთვა: Sets a timer for automatic power on/off.
• ტურბო რეჟიმი: Provides rapid cooling.
• Saver Mode: ენერგიის მოხმარების ოპტიმიზაციას ახდენს.
• ანტიფრიზი: Prevents ice build-up.

5.2. ოპერაციული რეჟიმები

• მაგარი რეჟიმი: Provides active cooling to reach the set temperature.
• მშრალი რეჟიმი: ამცირებს ტენიანობას ოთახში.
• გულშემატკივართა რეჟიმი: ცირკულირებს ჰაერს გაგრილების გარეშე.
• Ძილის რეჟიმი: Gradually increases the temperature over time to maintain comfort during sleep and save energy.
• Turbo Cooling: Activates maximum cooling power for quick temperature reduction.
• Adjustable Cooling (2-in-1 Modes): Allows selection between Low Mode (for 1-2 people) and High Mode (for up to 4 people) to optimize cooling based on occupancy.

Figure 5.2: Explanation of 2-step adjustable cooling modes.

5.3. სპეციალური ფუნქციები

• Memory Restart: ძალაუფლების შემთხვევაშიtagე, დანადგარი ავტომატურად გადაიტვირთება წინა პარამეტრებით, როგორც კი ელექტროენერგია აღდგება.
• Anti-Dust Filter: Helps filter out dust and other airborne particles for cleaner air.
• Anti-Freeze Thermostat: Prevents ice build-up on the evaporator coil, ensuring smooth operation.
• 2-Way Air Swing: Distributes cool air evenly across the room.

6. მოვლა

რეგულარული მოვლა უზრუნველყოფს ოპტიმალურ მუშაობას და ახანგრძლივებს თქვენი კონდიციონერის სიცოცხლის ხანგრძლივობას. ნებისმიერი მოვლა-პატრონობის ჩატარებამდე ყოველთვის გამორთეთ დენის წყარო.

6.1. ჰაერის ფილტრის წმენდა

The anti-dust filter should be cleaned regularly, typically every two weeks, or more often depending on usage and air quality.

1. Open the front panel of the AC unit.
2. ფრთხილად ამოიღეთ ჰაერის ფილტრები.
3. ფილტრები გარეცხეთ თბილი წყლით და რბილი სარეცხი საშუალებით.
4. Rinse thoroughly and allow them to air dry completely before re-installing.
5. Ensure filters are dry to prevent mold growth.

Figure 6.1: Illustration of the anti-dust filters and their function.

6.2. გენერალური წმენდა

• გაწმინდეთ დანადგარის გარე ნაწილი რბილი, დamp ქსოვილი. არ გამოიყენოთ უხეში ქიმიკატები ან აბრაზიული საწმენდები.
• Ensure the drain pan and hose are clear of obstructions to prevent water leakage.
• პერიოდულად შეამოწმეთ დენის კაბელი დაზიანების ნიშნებისთვის.

6.3. Anti-Corrosive Coating and Copper Condenser

The unit features an anti-corrosive coating on the cooling components and a 100% copper condenser, designed for long-term durability and efficient heat transfer. These components require minimal user maintenance beyond regular cleaning of the air filters.

Figure 6.2: Diagram highlighting the anti-corrosive coating, copper condenser, and anti-freeze thermostat.

7. Დიაგნოსტიკა

მომხმარებელთა მხარდაჭერის სამსახურთან დაკავშირებამდე, იხილეთ შემდეგი ცხრილი გავრცელებული პრობლემებისა და მათი გადაჭრის გზებისთვის.

If the problem persists after attempting these solutions, please contact Voltas customer support.

8. სპეციფიკაციები

9. ინფორმაცია გარანტიის შესახებ

Voltas provides comprehensive warranty coverage for your air conditioner:

• პროდუქტის გარანტია: 1 year on the entire product.
• PCB გარანტია: 5 years on the Printed Circuit Board (PCB).
• კომპრესორის გარანტია: 10 years on the Inverter Compressor, including gas charging.

შენიშვნა: Warranty claims require the Amazon Invoice as proof of purchase. The user manual is available on the brand's website for additional details. All inverter ACs come with a 10-year compressor warranty.

10. მომხმარებელთა მხარდაჭერა

For any queries, service requests, or technical assistance, please contact Voltas customer support:

• ტელეფონის ნომრები: +919650694555 / 1860-599-4555
• ელფოსტა: vcare@voltas.com

Voltas offers reliable 24x7 customer support, covering over 18000 pin codes and 100% of Tier 1 cities.
