Vanco SS6 6-Pair Stereo Speaker Selector Box

შესავალი

The Vanco SS6 is a low-profile speaker selector unit designed to distribute high-level (amplified) stereo signals to up to six independent zones. It features a manually activated impedance protection circuit to safeguard your receiver and maintain optimal sound quality across all connected speakers. This manual provides essential information for proper installation, operation, and maintenance of your SS6 unit.

უსაფრთხოების მნიშვნელოვანი ინფორმაცია

• მოწყობილობის მუშაობამდე ყურადღებით წაიკითხეთ ყველა ინსტრუქცია.
• არ დაუშვათ ეს მოწყობილობა წვიმას ან ტენიანობას.
• Ensure all connections are secure before powering on your audio system.
• Always disconnect power before making or changing any connections.
• ნუ ეცდებით ამ მოწყობილობის დამოუკიდებლად მომსახურებას. ყველა სახის მომსახურება კვალიფიციურ პერსონალს მიანდეთ.

პაკეტის შიგთავსი

დარწმუნდით, რომ თქვენი პაკეტი შეიცავს შემდეგ ელემენტებს:

• Vanco SS6 6-Pair Stereo Speaker Selector Box
• ინსტრუქციის სახელმძღვანელო (ეს დოკუმენტი)

პროდუქტი დასრულდაview

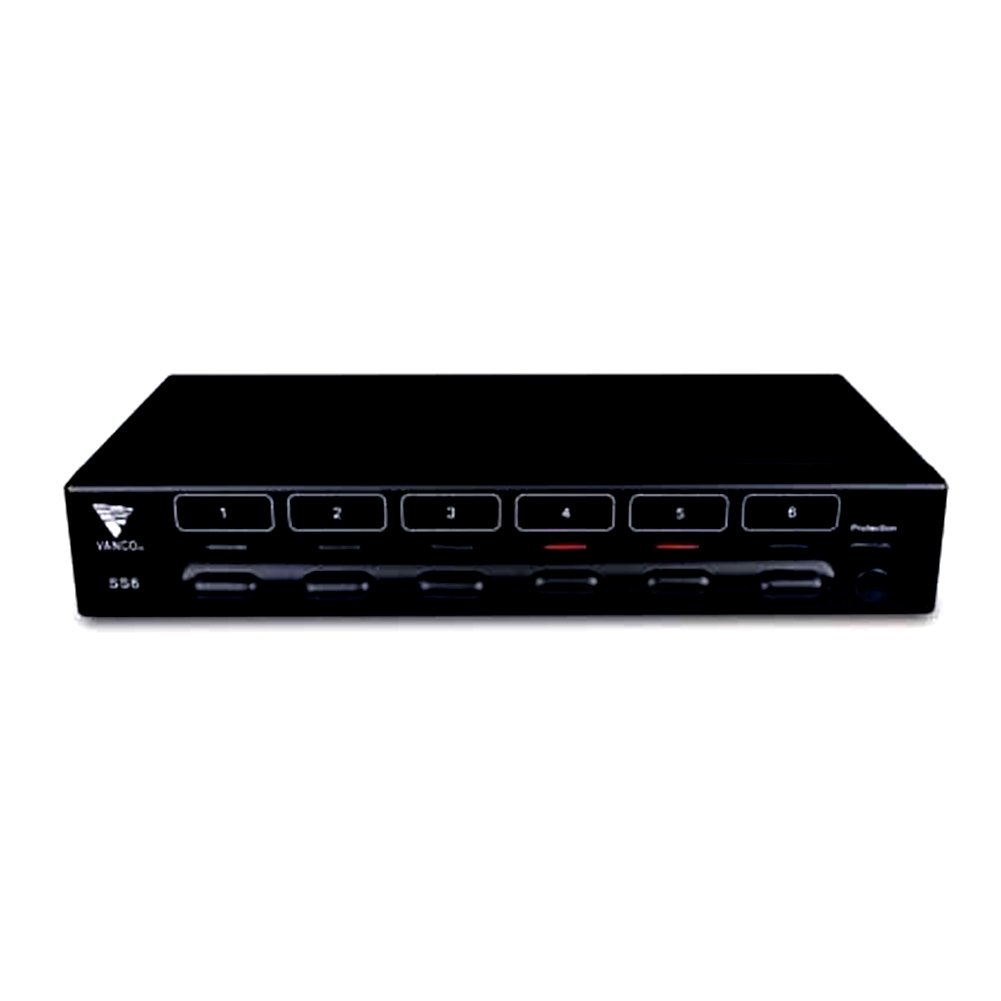

სურათი 1: წინა view of the Vanco SS6 6-Pair Stereo Speaker Selector Box. This image shows the compact design and the individual speaker zone selection buttons.

სურათი 2: უკანა view of the Vanco SS6 showing the push terminal connections for amplifier input and six speaker zone outputs. Note the impedance protection switch.

The Vanco SS6 allows you to connect a single stereo amplifier to up to six pairs of speakers, enabling audio distribution to different rooms or zones. Each zone can be independently turned on or off. The unit incorporates an impedance protection circuit to prevent your amplifier from operating below a safe impedance level, which can be manually activated or deactivated depending on your system's configuration and the use of impedance-matching volume controls.

დაყენება და ინსტალაცია

Follow these steps to properly set up your Vanco SS6 speaker selector box:

1. Გამორთვა: უზრუნველყავით თქვენი amplifier and all audio components are powered off and unplugged from the main power supply before making any connections.
2. Speaker Wire Preparation: Prepare your speaker wires (14 to 22 AWG recommended) by stripping approximately 1/4 inch (6mm) of insulation from the ends. Twist the bare wire strands tightly.
3. დაკავშირება Ampუფრო ცოცხალი: Connect the speaker output terminals of your stereo amplifier to the "AMPLIFIER INPUT" push terminals on the rear of the SS6 unit. Ensure correct polarity (+ to + and - to -).
4. დინამიკების დაკავშირება: Connect each pair of speakers to the corresponding "SPEAKER ZONE" push terminals (1 through 6) on the rear of the SS6 unit. Maintain correct polarity for each speaker pair.
5. Impedance Protection:
   • Activate (Recommended): For most setups, especially when connecting multiple speaker pairs to a single amplifier without impedance-matching volume controls, activate the impedance protection circuit. This prevents the amplifier's impedance from dropping below 5 ohms, protecting your receiver.
   • გამორთვა: If you are using impedance-matching volume controls in each zone or have a specific system design that accounts for impedance, you may deactivate the protection circuit. Consult an audio professional if unsure.
6. განთავსება: Place the SS6 unit in a well-ventilated area, away from heat sources and direct sunlight. Its low-profile design allows for flexible placement.
7. ჩართვა: Once all connections are secure and verified, plug in and power on your amplifier and other audio components.

ოპერაციული ინსტრუქციები

Using your Vanco SS6 is straightforward:

1. Select Zones: Press the corresponding button on the front panel for each speaker zone you wish to activate. The button will typically illuminate or indicate its active status.
2. Deselect Zones: Press the button again to deactivate a speaker zone.
3. ხმის კონტროლი: Adjust the volume using your amplifier's volume control. If using impedance-matching volume controls in individual zones, adjust those as needed.
4. Impedance Protection: If the impedance protection circuit is activated, it will automatically prevent the amplifier from seeing an impedance below 5 ohms, regardless of how many speaker pairs are active or their individual impedance ratings.

მოვლა

The Vanco SS6 requires minimal maintenance. Keep the unit clean and free from dust. Use a soft, dry cloth for cleaning. Do not use liquid cleaners or solvents. Ensure adequate ventilation around the unit to prevent overheating.

პრობლემების მოგვარება

• ხმა არ არის:
  • Check all speaker wire connections for proper seating and polarity.
  • უზრუნველყოს amplifier is powered on and playing audio.
  • Verify that the desired speaker zones are selected on the SS6 unit.
  • შეამოწმეთ ხმის დონე ორივეზე amplifier and any in-zone volume controls.
• დამახინჯებული ხმა:
  • დარწმუნდით, რომ დინამიკის მავთულები არ არის გახეული ან მოკლე ჩართვადი.
  • Check that the impedance protection is correctly set for your system.
  • შემცირება amplifier volume to see if distortion persists.
• ბლოკის გადახურება:
  • Ensure adequate ventilation around the SS6 unit.
  • Verify that the impedance protection is activated if you are running multiple low-impedance speakers.

სპეციფიკაციები

გარანტია და მხარდაჭერა

For warranty information or technical support, please refer to the Vanco official webსაიტზე ან დაუკავშირდით მათ მომხმარებელთა მომსახურების განყოფილებას. შეინახეთ თქვენი შესყიდვის ქვითარი, როგორც შეძენის დამადასტურებელი საბუთი ნებისმიერი გარანტიის მოთხოვნის შემთხვევაში.
