1. შესავალი
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your JJCEQBPE MMA-250 Arc Welder (220V Model). Please read this manual thoroughly before using the equipment to ensure proper function and to prevent injury or damage.
2. უსაფრთხოების ინფორმაცია
გაფრთხილება: შედუღება შეიძლება საშიში იყოს. ყოველთვის დაიცავით უსაფრთხოების ზომები სერიოზული დაზიანების ან სიკვდილის თავიდან ასაცილებლად.
- ყოველთვის ატარეთ შესაბამისი პირადი დამცავი აღჭურვილობა (PPE), მათ შორის შესაბამისი ჩრდილის მქონე შემდუღებლის ჩაფხუტი, ცეცხლგამძლე ტანსაცმელი, შემდუღებლის ხელთათმანები და დამცავი ფეხსაცმელი.
- სამუშაო ადგილის სათანადო ვენტილაცია უზრუნველყოფილია შედუღების ორთქლის შესუნთქვის თავიდან ასაცილებლად.
- დაიცავით გამვლელები რკალური სხივებისა და ცხელი ლითონისგან. საჭიროების შემთხვევაში გამოიყენეთ შედუღების ბადე.
- Never touch live electrical parts. Ensure the machine is properly grounded.
- Keep a fire extinguisher nearby. Welding sparks can cause fires.
- ნებისმიერი ტექნიკური მომსახურების ან მომსახურების ჩატარებამდე გამორთეთ ელექტროენერგია.
- არ გამოიყენოთ შემდუღებელი აპარატი დamp ან სველი პირობები.
3. პროდუქტი დასრულდაview
The JJCEQBPE MMA-250 is a portable inverter arc welding machine designed for various welding tasks. It features a compact design and adjustable current output for precise control.

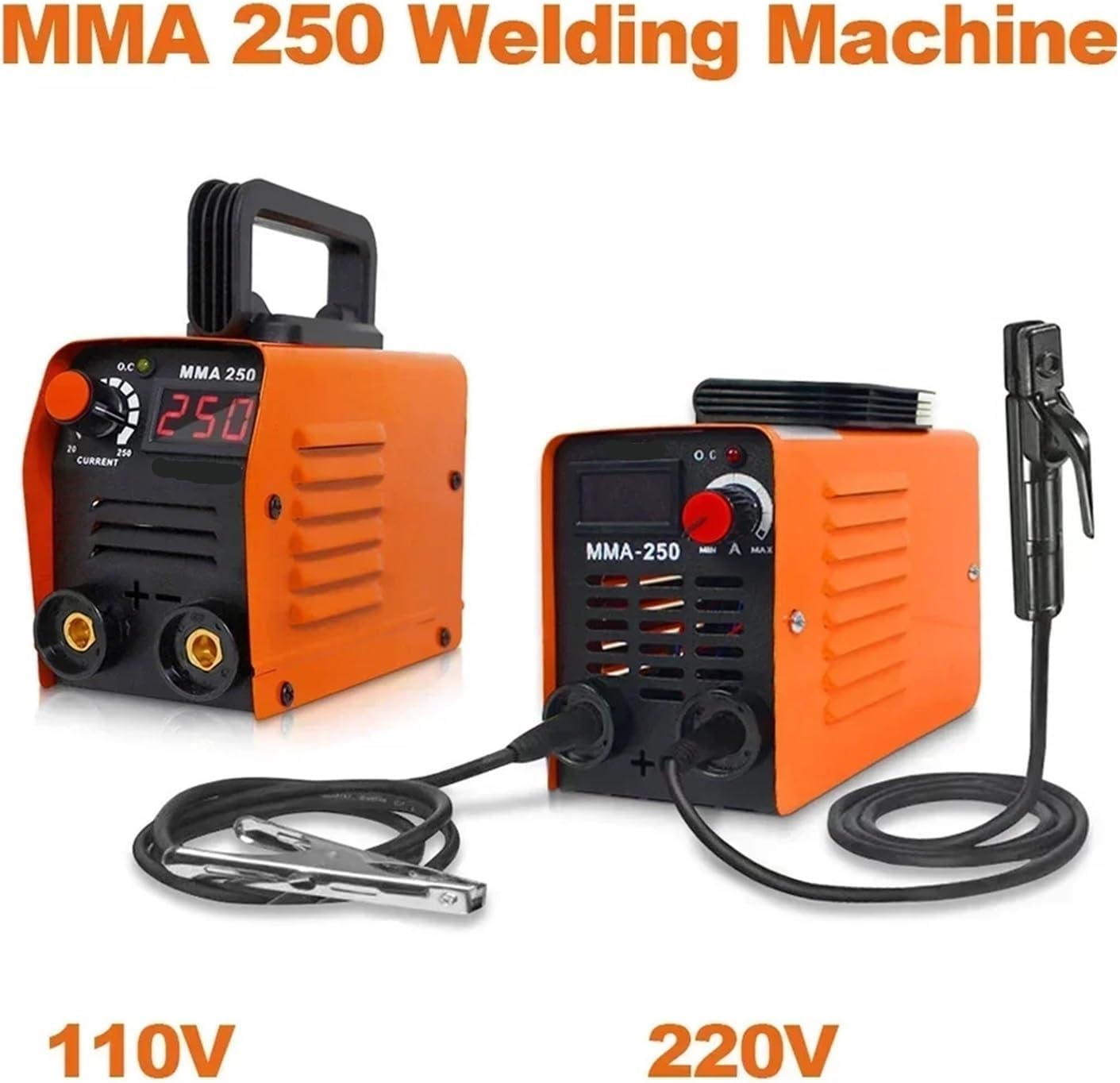

სურათი 1: დასრულდაview of the MMA-250 Arc Welder, illustrating its compact design and connection points.
4. დაყენება
- შეფუთვა: Carefully remove the welder and all accessories from the packaging. Inspect for any shipping damage.
- დენის კავშირი: Connect the welder to a suitable 220V AC power supply. Ensure the power outlet is properly grounded and can handle the rated input power of 4KW.
- Electrode Holder Connection: Connect the electrode holder cable to the positive (+) terminal on the welder. Ensure a secure connection.
- სახმელეთო Clamp კავშირი: დააკავშირეთ მიწა clamp cable to the negative (-) terminal on the welder. Ensure a secure connection.
- სამუშაო ნაწილის დამიწება: მიამაგრეთ მიწა კლamp securely to the workpiece, ensuring good electrical contact. The ground clamp should be as close to the welding area as possible.
- ელექტროდის ჩასმა: Insert the welding electrode into the electrode holder. Ensure the electrode is firmly gripped.
5. საოპერაციო ინსტრუქციები
- ჩართვა: Turn on the main power switch on the welder. The digital display will illuminate.
- მიმდინარე კორექტირება: Use the current regulation knob to set the desired welding current (20-250A). Refer to electrode manufacturer guidelines for recommended current settings based on electrode type and material thickness.
- რკალისებრი დარტყმა: Gently tap or scratch the electrode against the workpiece to strike an arc. Avoid sticking the electrode.
- შედუღება: Maintain a consistent arc length and travel speed. Move the electrode steadily along the joint, ensuring proper penetration and bead formation.
- Გამორთვა: After welding, turn off the main power switch. Allow the machine to cool down before storing.
Tips for Optimal Welding:
- Clean the workpiece thoroughly before welding to remove rust, paint, or grease.
- Practice on scrap material to get a feel for the machine and current settings.
- Ensure proper ventilation to disperse welding fumes.
6. მოვლა
რეგულარული მოვლა უზრუნველყოფს თქვენი შედუღების აპარატის ხანგრძლივ მუშაობას და უსაფრთხო მუშაობას.
- დასუფთავება: Periodically clean the internal components of the welder using compressed air to remove dust and metal particles. Ensure the power is disconnected before cleaning.
- საკაბელო შემოწმება: Regularly inspect welding cables, electrode holder, and ground clamp დაზიანების, გახევის ან შესუსტებული შეერთებების შემთხვევაში. დაუყოვნებლივ შეცვალეთ დაზიანებული კომპონენტები.
- სავენტილაციო გრილები: სათანადო ჰაერის ნაკადის უზრუნველსაყოფად და გადახურების თავიდან ასაცილებლად, სავენტილაციო გისოსები დაბრკოლებებისგან თავისუფალი შეინახეთ.
- შენახვა: Store the welder in a dry, clean environment, away from moisture and corrosive materials.
7. Დიაგნოსტიკა
| პრობლემა | შესაძლო მიზეზი | გამოსავალი |
|---|---|---|
| მანქანას არ აქვს ძალა | Power cord unplugged, circuit breaker tripped, faulty power switch | Check power cord connection, reset circuit breaker, contact service if switch is faulty |
| რკალის არარსებობა ან სუსტი რკალი | ცუდი დამიწების კავშირი, არასწორი დენის პარამეტრი, დamp electrode, faulty cable | Ensure good ground contact, adjust current, use dry electrodes, inspect cables |
| ელექტროდი ეკვრის სამუშაო ნაწილს | Low current setting, incorrect arc length, damp ელექტროდი | Increase current, maintain proper arc length, use dry electrodes |
| გადახურების ინდიკატორი ჩართულია | სამუშაო ციკლის გადაჭარბება, ვენტილაციის დაბლოკვა | Allow machine to cool down, clear ventilation grilles |
8. სპეციფიკაციები
Technical specifications for the JJCEQBPE MMA-250 Arc Welder (220V Model):
Figure 2: Detailed specifications and dimensions for the 220V MMA-250 Arc Welder.
| პარამეტრი | ღირებულება |
|---|---|
| მოდელი | MMA-250 |
| რეიტინგული შეყვანის ტtage | AC 220V |
| რეიტინგული შეყვანის სიმძლავრე | 4 კვტ |
| სიხშირე | 50/60 ჰც |
| ამჟამინდელი რეგულირების დიაპაზონი | 20-250A |
| Load Duration | 60% |
| შედუღების ღეროს დიამეტრი | 2.5 Welding Rods |
| შედუღების მასალის სისქე | 2-5 მმ |
| აპარატის წონა | 1.5 კგ |
| პროდუქტის ზომა (L*W*H) | 210 მმ * 100 მმ * 130 მმ |
| Applicable Welding Rods | Ordinary J422, DC: 506 / 507, Pig Iron Z208 |
| ტევადობა | National Standard Capacitor |
9. გარანტია და მხარდაჭერა
For warranty information and technical support, please refer to the documentation provided with your purchase or contact the manufacturer directly. Keep your purchase receipt as proof of purchase for warranty claims.
Manufacturer: JJCEQBPE
