1. შესავალი
This manual provides detailed instructions for the installation, operation, and maintenance of your Gsycle Programmable Smart Thermostat. Please read this manual thoroughly before installation and use to ensure proper function and safety. Keep this manual for future reference.
2. უსაფრთხოების ინფორმაცია
- ინსტალაცია უნდა შესრულდეს კვალიფიციური ელექტრიკოსის მიერ.
- თერმოსტატის დამონტაჟებამდე ან მომსახურებამდე ყოველთვის გამორთეთ დენი ამომრთველიდან.
- დარწმუნდით, რომ ყველა გაყვანილობა შეესაბამება ადგილობრივ ელექტრო კოდებსა და რეგულაციებს.
- Do not install in locations with excessive vibration, direct sunlight, or extreme temperature fluctuations.
- This thermostat is designed for AC95-240V electric heating systems. Do not use with other voltage systems or heating types.
3. პაკეტის შიგთავსი
დარწმუნდით, რომ შეფუთვაში ყველა ნივთია:
- 1 x Gsycle Programmable Smart Thermostat
- 2 x სამონტაჟო ხრახნები
- 1 x ინსტრუქციის სახელმძღვანელო (ეს დოკუმენტი)
4. პროდუქტი დასრულდაview
The Gsycle Smart Thermostat features a sleek, round design with a 13mm recessed panel for seamless integration into your home. It includes an LED display for clear temperature readings and capacitive touch keys for intuitive control.

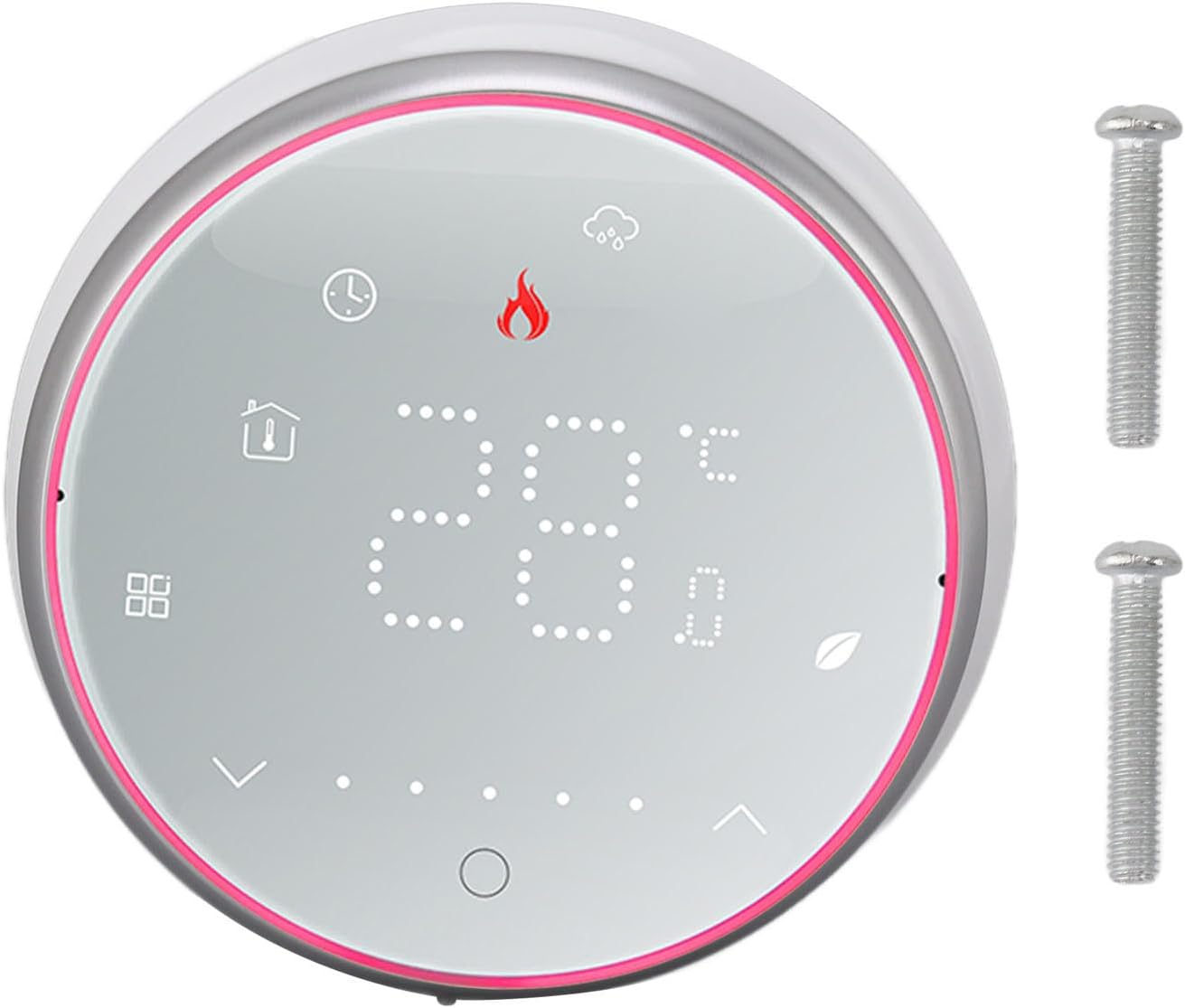

სურათი 4.1: წინა view of the Gsycle Smart Thermostat, showcasing its LED display and the included mounting screws.
სურათი 4.2: The thermostat's LED display showing different icons for mode, time, and temperature settings, indicating its versatile interface.
სურათი 4.3: მხარე პროfile of the thermostat, illustrating its 13mm recessed panel design, thermal hole for accurate temperature sensing, and durable PC ABS shell construction.
5. დაყენება და ინსტალაცია
Follow these steps for proper installation of your thermostat. Ensure power is OFF before proceeding.
5.1 მონტაჟი
- Choose a suitable location on an interior wall, away from direct sunlight, drafts, or heat sources.
- The thermostat is designed to fit standard 86x86mm or European-style concealed boxes.
- Carefully separate the front panel from the back plate.
- Mount the back plate to the wall box using the provided screws. Ensure it is level.
5.2 გაყვანილობა
Connect the electrical wires to the terminals on the back plate according to your heating system's wiring diagram. This thermostat is for electric heating systems (AC95-240V, 16A). Consult a qualified electrician if you are unsure about wiring connections.
5.3 საბოლოო შეკრება
- Once wiring is complete and secure, carefully reattach the front panel to the mounted back plate.
- Restore power at the circuit breaker. The thermostat display should illuminate.
სურათი 5.1: The Gsycle Smart Thermostat seamlessly installed on a wall, demonstrating its recessed design in a typical home environment.
6. საოპერაციო ინსტრუქციები
Your Gsycle Smart Thermostat offers intuitive control and programmable features for optimal comfort and energy efficiency.
6.1 ძირითადი ოპერაცია
- ჩართვა/გამორთვა: Press the power icon (usually a circle with a line) to turn the thermostat on or off.
- ტემპერატურის რეგულირება: Use the up and down arrow icons on the display to set your desired temperature. The current room temperature and set temperature will be displayed.
- რეჟიმის შერჩევა: Press the mode icon (e.g., flame for heating) to cycle through available operating modes.
6.2 Programmable Settings
The thermostat supports 5+1+1 day programming (5 weekdays, Saturday, Sunday) with 6 programmable time slots per day. This allows you to customize temperature settings to match your schedule and save energy.
- Access the programming menu by pressing and holding the menu/settings icon (refer to display icons).
- Navigate through the days and time slots using the arrow keys.
- Set the desired temperature for each time slot.
- Confirm settings to save. The thermostat will automatically follow the programmed schedule.
6.3 Power Failure Protection
The thermostat is equipped with a power failure protection function. All your settings, including programmed schedules, are safely stored in memory and will be retained even during a power outage. No need to reconfigure after power is restored.

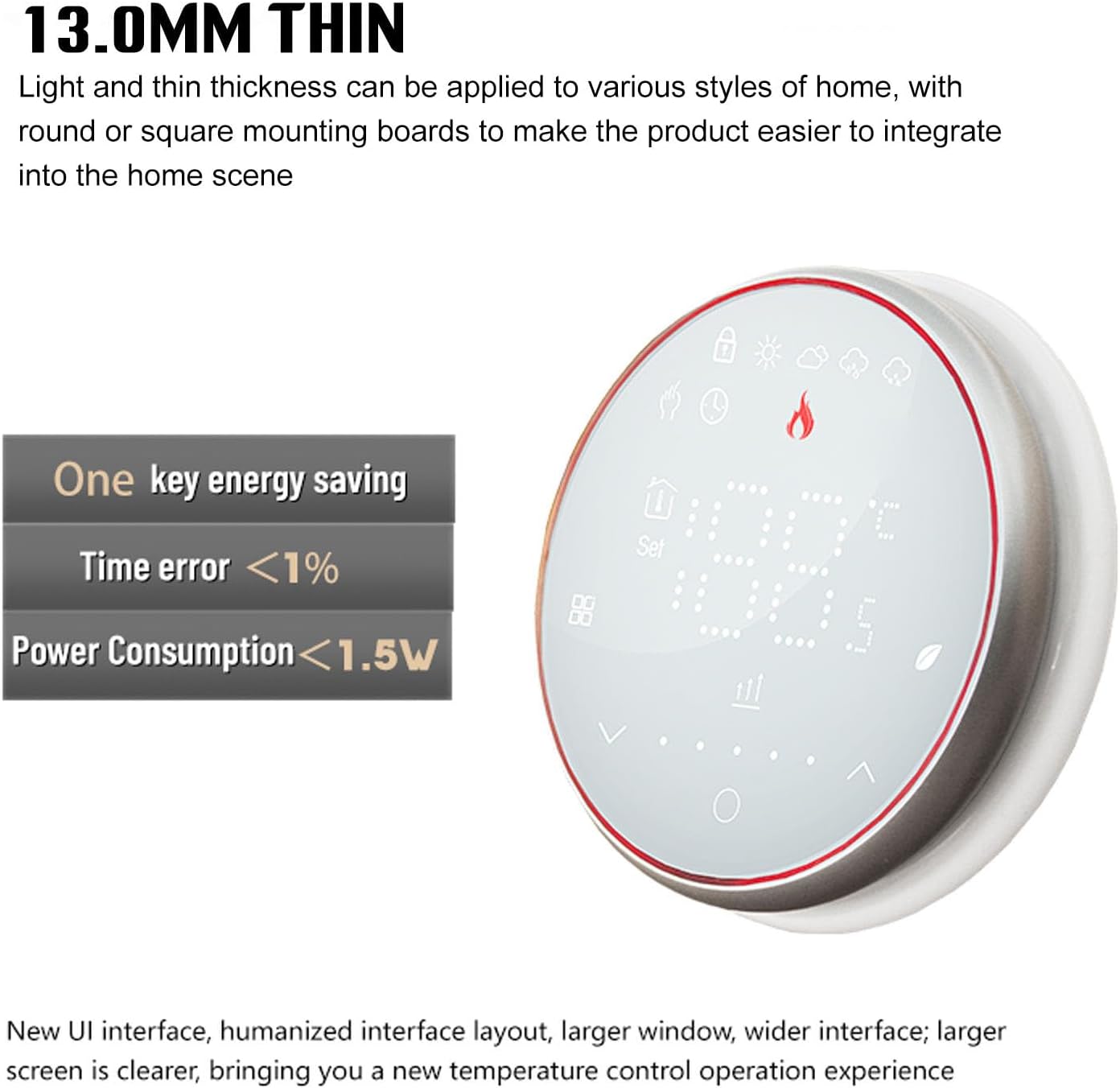

სურათი 6.1: The thermostat's design emphasizes its 13.0mm thin profile and energy-saving capabilities, including a time error of less than 1% and power consumption below 1.5W.
7. მოვლა
To ensure optimal performance and longevity of your Gsycle Smart Thermostat, follow these simple maintenance guidelines:
- დასუფთავება: Gently wipe the display and outer casing with a soft, dry cloth. Do not use abrasive cleaners, solvents, or chemical sprays, as these can damage the surface or internal components.
- სენსორის არეალი: Ensure the thermal hole (refer to Figure 4.3) is free from dust or obstructions to maintain accurate temperature readings.
- ზემოქმედების თავიდან აცილება: Protect the thermostat from physical impact or dropping, which can damage the sensitive electronics.
8. Დიაგნოსტიკა
თუ თერმოსტატთან დაკავშირებით პრობლემები შეგექმნათ, იხილეთ შემდეგი გავრცელებული პრობლემები და მათი გადაჭრის გზები:
| პრობლემა | შესაძლო მიზეზი | გამოსავალი |
|---|---|---|
| თერმოსტატის ეკრანი ცარიელია | No power, incorrect wiring | შეამოწმეთ ავტომატური ამომრთველი. დარწმუნდით, რომ გაყვანილობის შეერთებები საიმედო და სწორია. |
| არასწორი ტემპერატურის კითხვა | Sensor obstructed, thermostat location | Ensure the thermal hole is clear. Relocate thermostat if exposed to drafts or direct heat. |
| გათბობის სისტემა არ რეაგირებს | Wiring issue, system fault | Check wiring to the heating system. Consult a qualified technician if the heating system itself is faulty. |
| პროგრამირებადი გრაფიკი არ მუშაობს | Settings not saved, manual override | Ensure programmed settings were saved. Check if the thermostat is in manual mode; switch to auto/program mode. |
თუ პრობლემა ამ გადაწყვეტილებების მცდელობის შემდეგაც არ მოგვარდება, გთხოვთ, დაუკავშირდეთ მომხმარებელთა მხარდაჭერის სამსახურს.
9. სპეციფიკაციები
| ფუნქცია | სპეციფიკაცია |
|---|---|
| მოდელი | Gsycle8gzshgdwa1-12 |
| ტtage დიაპაზონი | AC95-240V |
| მიმდინარე | 16A |
| სენსორი | NTC3950, 10K |
| ტემპერატურის შეცდომა | ±1 Degree Celsius |
| ტემპერატურის კონტროლის დიაპაზონი | 5-35 Degree Celsius |
| ოთახის ტემპერატურის დიაპაზონი | 5-99 Degree Celsius |
| ეკრანის ტემპერატურის დიაპაზონი | 5-99 Degree Celsius |
| Normal Working Environment Temperature | 0-45 Degree Celsius |
| Normal Working Environment Humidity | 5-95% RH (კონდენსაციის გარეშე) |
| შენახვის ტემპერატურა | -10-45 გრადუსი ცელსიუსი |
| ენერგიის მოხმარება | <1.5 W |
| დროის შეცდომა | <1% |
| Mounting Insert Box | 86x86mm or Regular European Style Concealed Box |
| კონექტორი | 2 x 1.5 მმ² ან 1 x 2.5 მმ² |
| დაცვის ხარისხი | IP20 |
| გასაღების ტიპი | ტევადი სენსორული კლავიშები |
| მასალა | კომპიუტერი, ABS |
| წონა | დაახლ. 200 გ / 7.1 უნცია |
| პანელის სისქე | 13mm (recessed) |
10. გარანტია და მხარდაჭერა
Gsycle products are manufactured to high-quality standards. For warranty information or technical support, please refer to the contact details provided with your purchase documentation or visit the official Gsycle website. Please have your model number (Gsycle8gzshgdwa1-12) ready when contacting support.
